109會考自然第12題詳解

輪軸裝置・省力方式 · 單選 · 題目出處：109 年國中教育會考自然科（國立臺灣師範大學心理與教育測驗研究發展中心）

題目

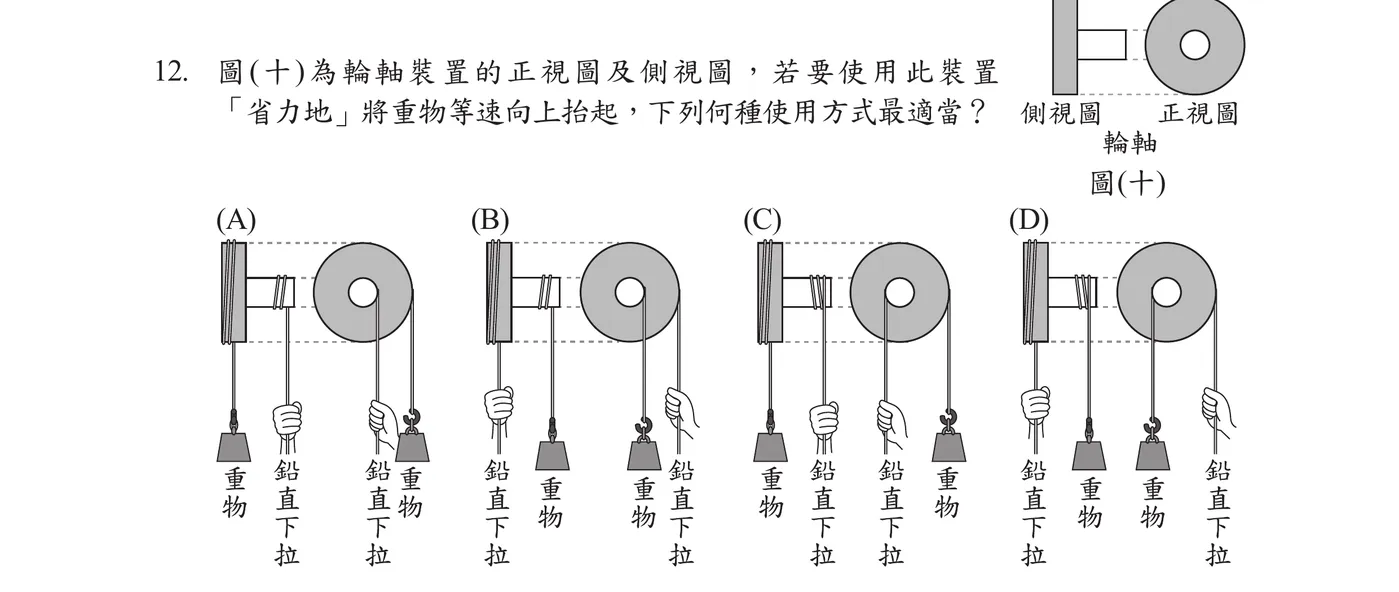

圖(十)為輪軸裝置的正視圖及側視圖，若要使用此裝置「省力地」將重物等速向上抬起，下列何種使用方式最適當？圖中軸（左側，直徑較小、有直紋）與輪（右側，直徑較大、灰色圓盤）以同一轉軸相連、同步轉動；(A)～(D)四個選項分別在軸與輪上以不同方式繫掛「重物」與「鉛直下拉」的繩子，詳見圖12。
(A)如圖12之(A)：軸上繫掛重物與鉛直下拉繩各一條，輪上也繫掛鉛直下拉與重物繩各一條
(B)如圖12之(B)：軸上繫掛鉛直下拉與重物繩各一條，輪上也繫掛重物與鉛直下拉繩各一條
(C)如圖12之(C)：軸上繫掛重物與鉛直下拉繩各一條，輪上也繫掛鉛直下拉與重物繩各一條（與(A)排列方式不同）
(D)如圖12之(D)：軸上繫掛鉛直下拉與重物繩各一條，輪上也繫掛重物與鉛直下拉繩各一條（與(B)排列方式不同）
