114分科測驗物理 第23題 詳解

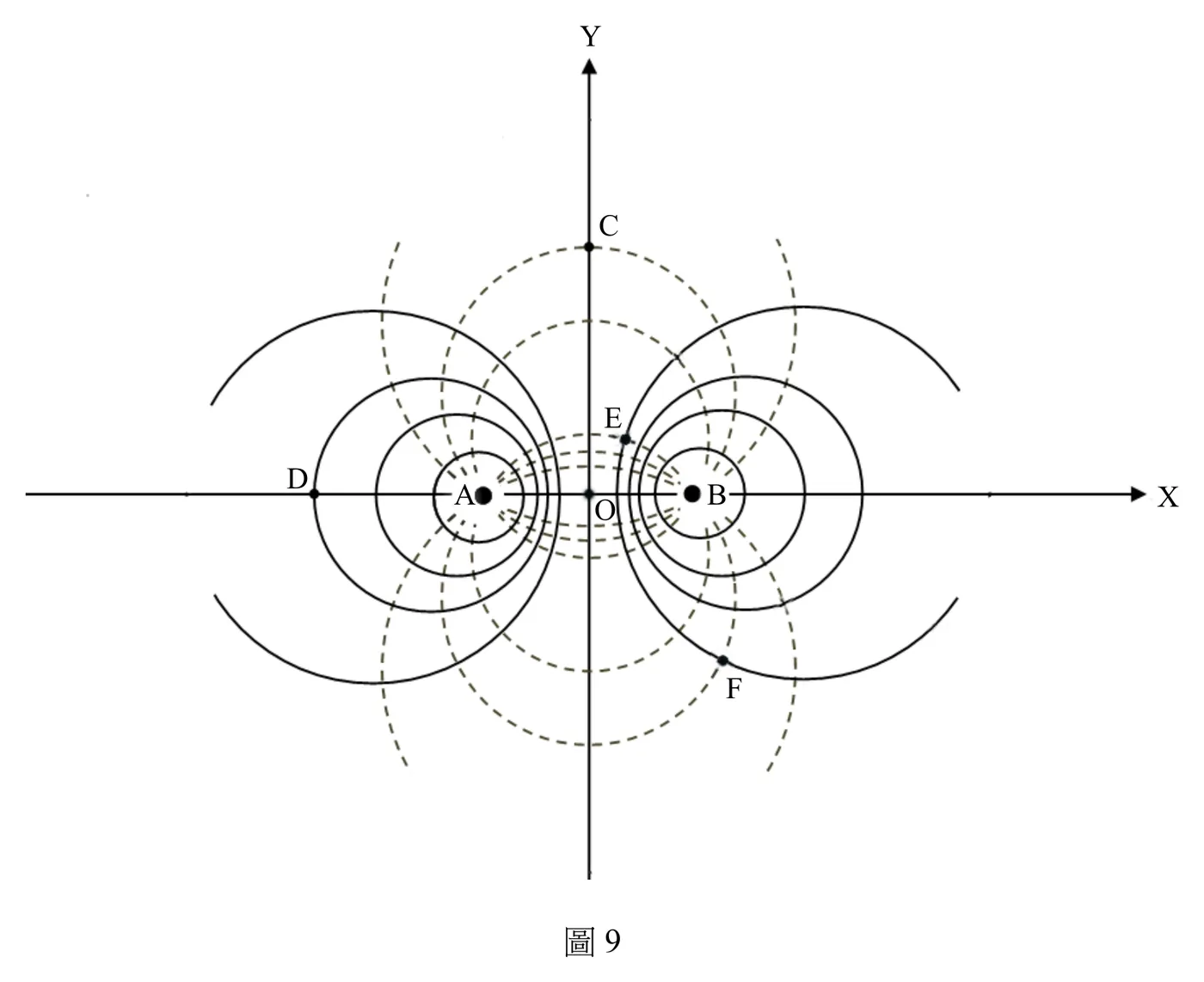

圖 8 為等電位線與電場實驗裝置圖，包含電場形成裝置：由碳板、金屬電極、導線與直流電源等連接而成，以及測量工具：金屬探針 P1、P2 與儀表 M。兩金屬電極的大小可不計，兩金屬電極與碳板的接觸點分別位於 X 軸上的 A、B 兩點，其與坐標原點 O 的距離為 $a$。某生使用圖 8 的實驗裝置來測量碳板上任兩點間是否有電位差，畫出等電位線，並畫出電力線，如圖 9 所示。

有關圖 9 中所測量到的等電位線與對應的電力線，下列敘述哪些正確？（多選）
(A) 需先測量得到等電位線，之後才畫出電力線
(B) 碳板上的電流流向為沿著所測到的等電位線進行
(C) 電力線不一定通過 A、B 兩點
(D) 若設原點 O 的電位為零，則理論上 Y 軸上任一點 $(0, y)$ 的電位均為零
(E) 在其他裝置不變下，可將本實驗中的碳板更換為金屬導體
