111會考自然第47題詳解

電路組裝・並聯判斷 · 單選 · 題目出處：111 年國中教育會考自然科（國立臺灣師範大學心理與教育測驗研究發展中心）

題目

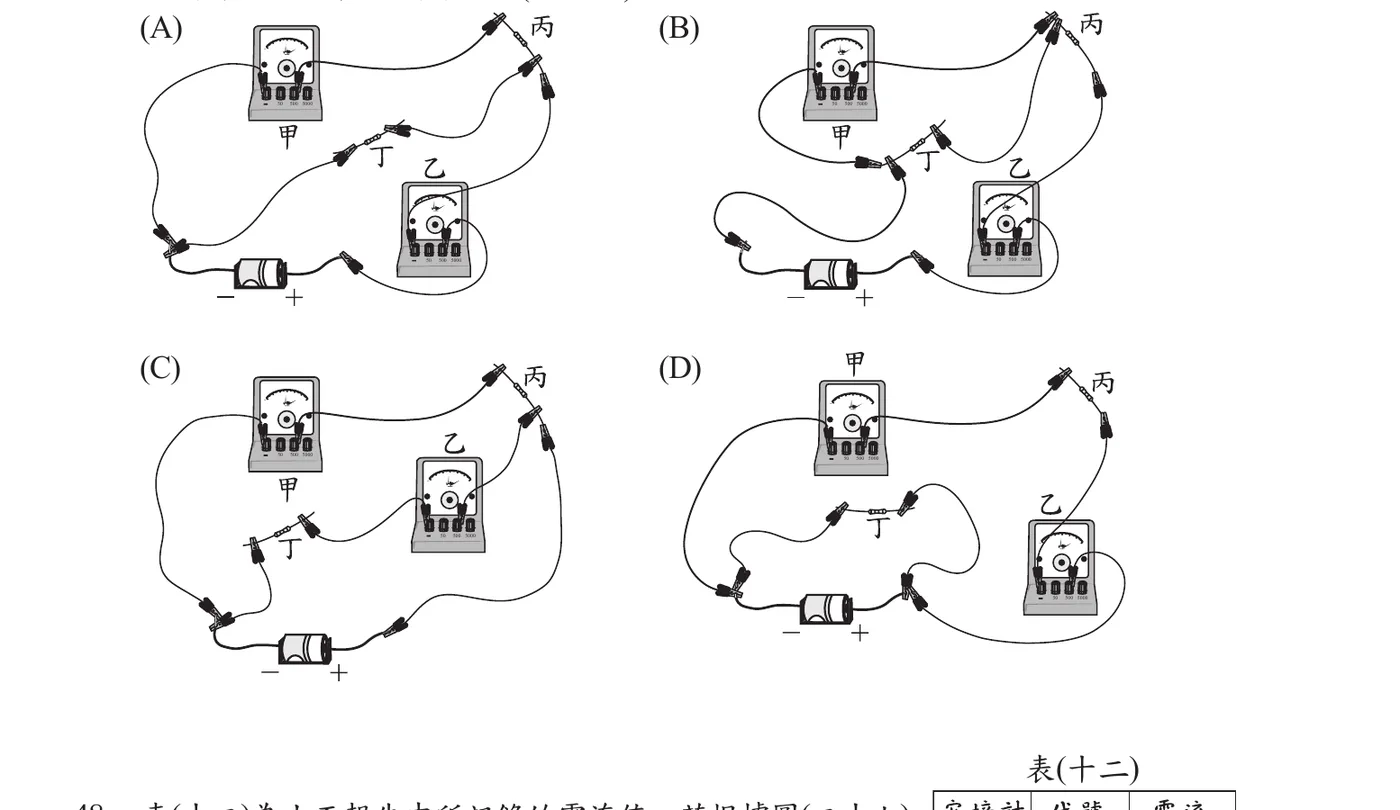

（閱讀題組，回答47～48題）圖(二十六)為兩個安培計、兩個電阻器、一個電池與數條導線，其中的電阻器為符合歐姆定律的導體，圖(二十七)為一電路圖：電池以導線分成兩條並聯支路，一條依序串接安培計甲與電阻器丙，另一條只接電阻器丁，兩條支路並聯後，再與安培計乙串聯接回電池。老師要求小玉將圖(二十六)中的器材依據圖(二十七)組裝，並將兩個安培計測得的電流值記錄於實驗報告中。下列哪一個組裝方式符合圖(二十七)中的電路圖？(原卷選項為實物接線照片，此處以文字摘述四個選項的串並聯關係，詳見圖47)
(A)甲與丙串聯成一支路、丁單獨為另一支路，兩支路並聯後再與乙、電池串聯成一圈
(B)甲、丙、丁三者串聯成同一支路，再與乙、電池串聯成一圈
(C)甲與丁串聯成一支路、丙單獨為另一支路，兩支路並聯後再與乙、電池串聯成一圈
(D)乙與丙串聯成一支路、丁單獨為另一支路，兩支路並聯後再與甲、電池串聯成一圈
